مدار فرمان کرکره برقی چیست و چه وظیفه‌ای دارد؟ + نحوه تنظیم

تا به حال به این موضوع فکر کرده‌اید که هنگام فشردن ریموت کرکره برقی چگونه کرکره به سمت بالا یا پایین هدایت می‌شود؟ فرمان از کجا به موتور کرکره برقی برای جابجایی آن ارسال می‌شود؟ وظیفه اصلی دریافت فرمان از ریموت و ارسال آن به موتور کرکره برقی برعهده مدار فرمان کرکره برقی است. این مدار با سایر قطعات همچون میکروسوئیچ کرکره برقی در تعامل است و وظیفه باز و بسته کردن کرکره برقی را برعهده دارد. این مدار فرمان که رسیور کرکره برقی نام دارد، می‌تواند از طریق ورودی‌های تعریف شده فرمان را دریافت کند و به صورت آنی این فرمان را پذیرش و به موتور کرکره برقی ارسال نماید. این قطعه نه تنها برای جابجایی تیغه‌های کرکره فرمان ارسال می‌کند، بلکه به دلیل محدودیت‌های فرمان پذیری اجازه ورود سارقان و دسترسی افراد متفرقه را به داخل محیط نمی‌دهد.

مدار فرمان کرکره برقی چیست؟

مدار فرمان کرکره برقی (Electric shutter receiver) به مجموعه‌ای از قطعات الکتریکی گفته می‌شود که در کنار هم قرار می‌گیرند و وظیفه دریافت فرمان از طریق ریموت یا سایر سیستم‌های ورودی کرکره برقی را برعهده دارند. این مدار فرمان وظیفه باز و بسته کردن کرکره برقی در زمان تنظیم شده از سوی کاربر و جلوگیری از ورود سارقان با فرمان‌های غیر اختصاصی را برعهده دارد. این نوع مدار به صورت الکتریکی کار می‌کند و نقشی را در جابجایی تیغه‌ها به صورت مستقیم ندارد، ولی با دریافت ورودی که همان فرمان برای باز و بسته شدن است، فرمان خروجی را به موتور کرکره برقی برای حرکت ارسال می‌کند. در واقع این موتور کرکره برقی است که با فرمان دریافتی از رسیور انرژی الکتریکی را به انرژی مکانیکی تبدیل می‌کند.

انواع مدار فرمان کرکره برقی

مدار فرمان کرکره برقی به عنوان قطعه‌ای که مستقیما با موتور کار می‌کند، باید بتواند متناسب با موتور نیز عملکرد مناسبی داشته باشد. از آنجایی که دو نوع موتور کرکره برقی در بازار وجود دارد، انواع مدارهای فرمان کرکره برقی را نیز می‌توان به دو دسته مدار مخصوص موتور توبلار و مدار مخصوص موتور ساید تقسیم بندی نمود. موتورهای توبلار در داخل شفت کرکره برقی نصب می‌شوند و نیاز به مدار فرمان اختصاصی دارند. موتورهای ساید در کنار کرکره برقی قرار می‌گیرند و با عملکرد زنجیری خود باعث باز و بسته شدن کرکره برقی می‌شوند. اگرچه مدار فرمان در هر دو موتور فرمان را دریافت و پس از پردازش ارسال می‌کند، اما مشخصات فنی آن‌ها با یکدیگر متفاوت است.

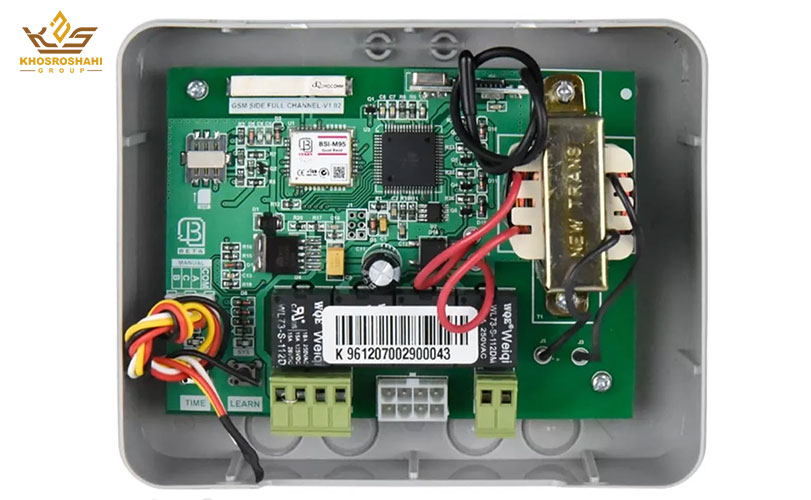

تنظیم مدار فرمان کرکره برقی

مدار و رسیور کرکره برقی هم یک دریافت کننده فرمان است، هم یک ارائه کننده دستور به کرکره برقی است. برای تنظیم مدار فرمان کرکره برقی حتما باید دفترچه راهنما را با دقت مطالعه نمایید و با توجه به آن کرکره‌های برقی را از نظر عملکرد، سرعت باز و بسته شدن، تایم باز و بسته شدن و … تنظیم کنید. هر گونه تنظیم اشتباه رسیور کرکره برقی باعث صدمه به ساختار آن شده و احتمال اینکه مدار فرمان تحت تاثیر قرار بگیرد، وجود دارد.

علاوه بر این، پیچیدگی تنظیمات هر یک از مدارهای فرمان کرکره برقی بسته به برند و مشخصات فنی مدار متفاوت است. اگر نیاز به تنظیم سرعت باز و بسته شدن کرکره برقی دارید، باید دکمه مربوط به TIME را که روی مدار فرمان قرار دارد را فشار دهید و چند ثانیه نگه دارید. این کار باعث روشن شدن چراغ چشمک زن می‌شود. سپس می‌توانید با فشار دادن دکمه D، تایم باز و بسته شدن را تنظیم کنید. فاصله زمانی میان فشردن اولین بار و دومین بار دکمه D همان زمان بسته شدن کرکره برقی محسوب می‌شود.

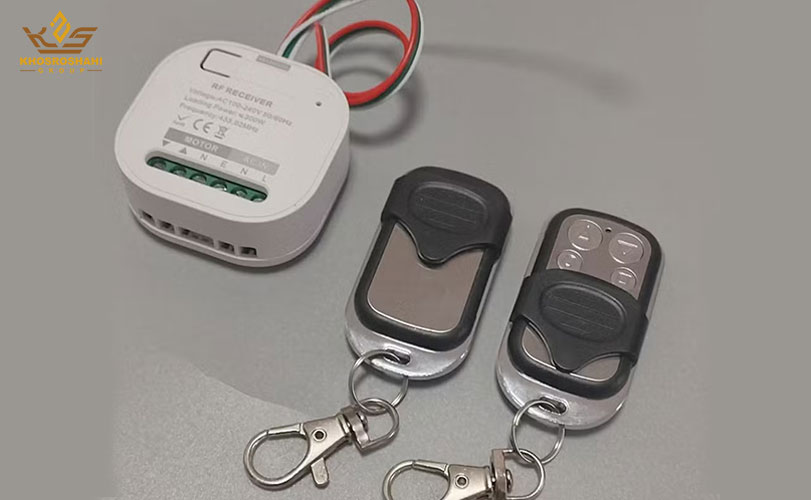

دلایل نیاز به تعمیر مدار فرمان کرکره برقی

خرابی مدار فرمان و رسیور کرکره برقی باعث می‌شود تا عملا امکان کنترل کردن موتور کرکره برقی و باز و بسته تیغه‌ها وجود نداشته باشد. این موضوع در قدم اول محدودیت برای رفت و آمد ایجاد می‌کند، در قدم دوم می‌تواند احتمال سرقت و ورود افراد متفرقه به داخل محیط را افزایش دهد. تعمیر مدار فرمان کرکره برقی مهم‌ترین اقدامی است که می‌توان برای جلوگیری از هر گونه نقص طولانی‌مدت در این قطعه انجام داد. از مهم‌ترین دلایل خرابی این مدار و نیاز به تعمیر و تعویض آن می‌توان به موارد زیر اشاره نمود.

• نوسانات برقی: وجود نوسانات برقی و تغییر ولتاژ از جمله مواردی است که روی عملکرد مدار فرمان کرکره برقی تاثیر می‌گذارد. با نصب محافظ برق قدرت بالا، احتمال بروز مشکل در این مدار به حداقل می‌رسد.
• نفوذ آب: در صورتی که به دلیل بارش باران، رطوبت محیطی و پاشش آب داخل دستگاه کرکره برقی، مدار فرمان خیس شود احتمال خرابی و سوختگی آن وجود دارد.
• قدیمی بودن دستگاه: مدار فرمان درب کرکره ای تا مدت زمان خاصی با بهترین کیفیت کار می‌کند. فرسودگی دستگاه، شرایط محیطی نامناسب، تغییرات دمایی و … می‌توانند روی عملکرد این مدار فرمان تاثیر بگذارند. هر چقدر دستگاه تحت شرایط کاری سخت‌تری قرار بگیرد، زودتر نیز خراب می‌شود.
• سوختن فیوز دستگاه: فیوز مدار فرمان کرکره برقی از جمله قطعاتی است که باید به درستی عمل کند تا امکان روشن شدن کرکره برقی وجود داشته باشد. اگر مرکز کنترل و مدار فرمان به برق متصل است، ولی چراغ LED آن روشن نمی‌شود؛ احتمال سوختگی فیوز سیلندری و شیشه‌ای وجود دارد.
• خرابی ریموت مدار فرمان: ریموت کنترل مدار فرمان قطعه‌ای است که وظیفه ارسال فرمان به مدار را برعهده دارد. این قطعه به دلایل مختلفی از جمله ضعیف شدن باتری، پاک شدن حافظه برد مدار فرمان، نوسانات برق مکرر و … خراب می‌شود و در اکثر مواقع راهی به غیر از تعویض آن نیست.
• وارد آمدن ضربه و فشارهای فیزیکی: از دیگر دلایل نیاز به تعمیر مدار فرمان کرکره برقی، وارد شدن آسیب فیزیکی به دستگاه است. اگر ضربه‌های شدید به دستگاه کرکره برقی وارد شود، احتمال صدمه دیدن اجزا و مدار الکترونیکی در رسیور وجود دارد و این موضوع خود باعث خرابی دستگاه خواهد شد.

قیمت مدار فرمان کرکره برقی

انتخاب مدار فرمان و برد کرکره برقی متناسب با نوع موتور استفاده شده در کرکره اهمیت بسیار زیادی دارد. با این وجود بسیاری از مشتریان اولویت خود را قیمت مدار فرمان کرکره برقی و کاهش هزینه‌ها برای خرید آن می‌دانند. عوامل زیادی روی قیمت مدار فرمان و رسیور کرکره تاثیر می‌گذارند. از آنجایی که این قطعات نقش بسیار مهمی را برای دریافت اطلاعات و تجزیه و تحلیل آن‌ها و در نهایت فرمان دادن به کرکره‌های برقی را برعهده دارند، توصیه می‌شود که حتما با مشخصات فنی مناسب انتخاب و خریداری شوند.

قیمت مدار فرمان کرکره برقی توبلار نسبت به مدار فرمان موتور ساید پایین‌تر است و این موضوع به دلیل پیچیدگی‌های پایین‌تر این نوع مدار فرمان محسوب می‌شود. عامل موثر دیگر، برند تولید کننده این مدارهاست که هر چقدر معتبرتر و باکیفیت‌تر باشد، قیمت آن نیز افزایش می‌یابد. از آنجایی که در وهله اول این مدار فرمان است که دستور را از ریموت و سایر تجهیزات دریافت می‌کند، توصیه می‌شود که حتما به کیفیت و تامین نیازهای شما با نصب این مدار فرمان توجه داشته باشید.

مشاوره انتخاب مدار فرمان کرکره برقی با گروه خسروشاهی

خرید و اجرای کرکره برقی تنها برای دستیابی به امنیت و کارایی مناسب این قطعه کافی نیست. بلکه می‌بایست مدار فرمان کرکره برقی و رسیور را نیز به درستی روی این کرکره‌ها نصب نمود. گروه خسروشاهی با بیش از نیم قرن تجربه در زمینه اجرای درب‌های اتوماتیک که همگی مجهز به یک مدار فرمان هستند، آماده ارائه مشاوره و خدمات نصب و اجرای این مدارهای فرمان است. برای دریافت مشاوره قبل از خرید این قطعه می‌توانید از طریق گروه خسروشاهی اقدام کنید.
